基板設計コンペに参加していました。

Board Designer Competitionというハードウェアのコンテストです。

NordicのnRF54L15を使った基板開発を行った旨を紹介します。



スポンサーリンク

基板設計のコンペ(Board Designer Competition)に参加した件

基板設計コンペに参加していました。Board Designer Competitionというコンテストです。

NordicのnRF54L15を搭載した、基板開発を行った旨を紹介します。



海外のサイトになりますが、コンテストでのプロジェクトページは下記です。

Maker's nRF54L15 Debug Board

Maker's nRF54L15 Debug Board
In this project, we provide Maker's nRF54L15 Debug Board. We have designed a compact board featuring the powerful nRF54L...



残念ながら入賞は出来ませんでしたが、完走はできました。

忘備録含めてブログ記事としてもアップしています。

まとめダイジェスト動画もアップしています。これが一番分かりやすいと思います。



Board Designer Competition

「Nordic Semiconductor」「Autodesk」「PCBWay」のスポンサーがついたコンペでした。

海外のコンテストです。詳細は下記ページを参照ください。

Board Designer Competition
Board Designer Competition With Nordic Semiconductor, Autodesk, and PCBWay.



■ざっくりコンペ概要

  • 良い基板設計プロジェクト提案したものは、$200の基板作成費用サポート。
  • さらに優秀だった入賞プロジェクトは賞品・クーポンがあり
  • スポンサーの指定のICやツールを使うと点数UP

指定のICに「NordicのnRF54L15」、指定のツールに「Autodesk Fusion」がありました。

そのため、nRF54L15のコンパクトな評価ボードをAutodeskで作った内容にしました。



ハードウェアの設計

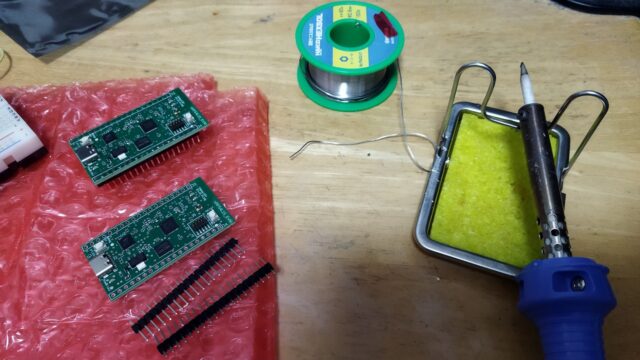

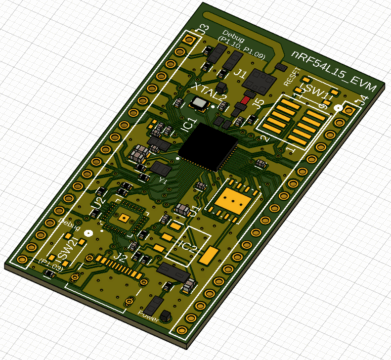

今回作成した基板としてはNordicのnRF54L15を搭載したカスタムボードです。

主な特徴としては下記となります。

  • Nordic_nRF54L15(Wireless SOC)を搭載
  • Type-C とSWD コネクタ
  • 2.54mm Pin Headers(ブレットボードに接続可)

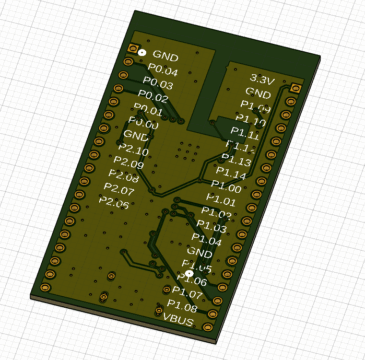

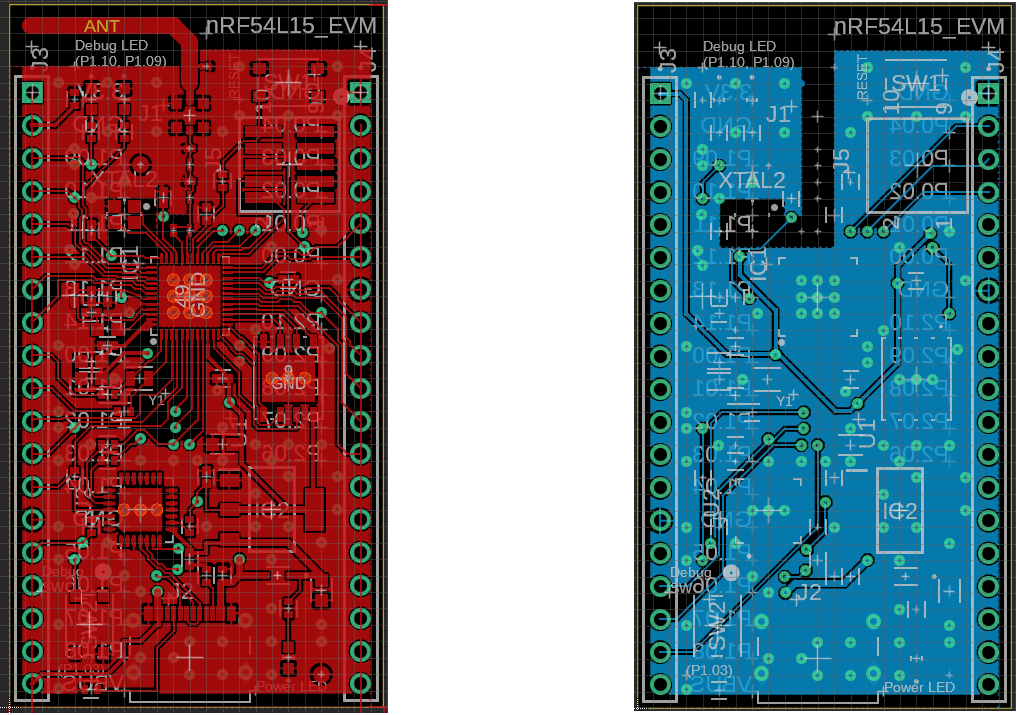

  • 2層でコンパクトなデザイン

Nordicの評価ボードであるnRF54L15-DKより、よりコンパクトにしたボードとなります。



基板の設計方法としては下記記事を参照ください。

ツール(Autodesk)の使い方含めて紹介しています。

Autodesk Fusionの個人利用で回路図を引いて、基板作ってみた

Autodesk Fusionの個人利用で回路図を引いて、基板作ってみた
Autodesk Fusion 360で回路図作成・アートワーク設計まで行いました。実際にガーバーデータ出力して、基板作成まで行っています。個人利用のフリー制限内で作成したデータ含めて、紹介します。Autodesk Fusionの個人利用で...



ソフトウェアの設計

このプロジェクトのソフトウェア設計について紹介します。

ソースコードやボードファイル(DeviceTree)は全てGitHubで公開しています。

回路図やガーバーデータ含めてオープンにしています。

GitHub - iotengineer22/Board-Designer-Competition: This repository present solution for the Board Designer Competition
This repository present solution for the Board Designer Competition - iotengineer22/Board-Designer-Competition



ソフトウェア開発には、RTOSとして Zephyr RTOS を使っています。

そしてSDKとして Nordic Semiconductor nRF Connect SDK を利用しています。



公式の評価ボード(nRF54L15-DK)を最初にテスト見たい方は下記記事をご参考ください。

nRF54L15DKを購入して、nRF Connect for Desktopで通信テスト

nRF54L15DKを購入して、nRF Connect for Desktopで通信テスト
NordicのnRF54L15DKの評価ボードを購入して、テスト動作してみました。nRF Connect for Desktopを使うことで、簡単に初期導入が可能です。実際に通信テストした内容を紹介します。nRF54L15DKを購入して、n...



開発環境の構築に関しては下記記事を参照ください。VSCode上で実施しています。

nRF Connectの開発環境をVSCodeで構築してみた

nRF Connectの開発環境をVSCodeで構築してみた
NordicのnRF54L15やnRF5430を開発するための環境を整えました。普通のWindowsのPCとVSCode上で構築しています。Nordicのソフトウェア開発環境として使用したツールと、セットアップ方法を紹介します。nRF Co...



また実際のカスタムボードへのプログラム書き込みについては下記記事で紹介しています。

nRF54L15-DKを使ってSWD (Serial Wire Debug)の書き込み

nRF54L15-DKを使ってSWD (Serial Wire Debug)の書き込み
NordicのnRFシリーズのSWD経由の書き込みは、J-Linkを使わずに可能です。評価ボードのSWDの出力ピンを使って書き込みます。カスタムのnRF54L15ボードへのプログラムの書き込み方法を紹介します。nRF54L15-DKを使って...



nRF54L15のデバッグ

nRF54L15を使って、各Interface、Bluetooth、RISC-Vをチェックしました。



GPIO,UART,ADC,I2C,SPI,PWM,NFC

nRF54L15のカスタムboardを作って、各IFをデバッグしてみた内容を紹介します

nRF54L15の評価ボードを自作して、IFをデバッグしてみた

nRF54L15の評価ボードを自作して、IFをデバッグしてみた
nRF54L15のカスタムboardを作って、IFをデバッグしてみた内容を紹介しますGPIO,UART,ADC,I2C,SPI,PWM,I2S,NFC含めて確認しています。実際にデバッグしたテスト内容含めて紹介します。nRF54L15の評価...



Bluetooth

カスタムボードを作成して、評価ボードとBluetoothの強度を比較してみました。

回路図、部品は同じですが、パターン含めて違うとどうなるか確認しました

Bluetoothの基板を開発して、評価ボードとベンチマークしてみた

Bluetoothの基板を開発して、評価ボードとベンチマークしてみた
NordicのnRF54L15でBluetoothのデバッグを行いました。カスタムボードを作成して、評価ボードとBluetoothの強度を比較してみました。回路図、部品は同じですが、パターン含めて違うとどうなるか紹介します。Bluetoot...



Bluetooth LE のIsochronous(アイソクロナス通信)の精度を確認してみました。

ISO_Interval (アイソクロナス間隔)は5msですが、ICでの補正含めて確認してみました。

Bluetooth LE のIsochronousの同期精度を測定してみた

Bluetooth LE のIsochronousの同期精度を測定してみた
Bluetooth LE のIsochronous(アイソクロナス通信)の精度を確認してみました。SOCはNordicのnRF54L15で確認しています。ISO_Interval (アイソクロナス間隔)は5msですが、ICでの補正含めて確認...



RISC-V

NordicのnRF54L15はRISC-VとARM_m33の両方を搭載しています。

RISC-VとARM_m33を一緒に動かすまで、確認しています。

RISC-VとARM_m33をnRF54L15上で一緒に動かしてみた

RISC-VとARM_m33をnRF54L15上で一緒に動かしてみた
NordicのnRF54L15はRISC-VとARM_m33の両方を搭載しています。RISC-VとARM_m33を一緒に動かしてみました。プログラム実装からテストまで紹介します。RISC-VとARM_m33をnRF54L15上で一緒に動かし...



コンテストの感想

入賞はできなかったけど、nRF54L15でやりたいことはほぼやり切ったと思います。

各テスト動画含めて、上手く紹介できました。

  • 2層+コンパクトのブレットボード対応の基板設計
  • Zephyr(RTOS)での各インターフェース実装
  • 新しいBluetoothの搭載 (BLE, isochronous)
  • RISC-VとARM_M33の統合



入賞できなかったのは、単純にアイデア・面白味が足りなかったと思います。

ただ評価ボードを作って、ハードのテスト動画する内容になったのが主な原因かと。

また次回に、基板設計のコンペがあったら、より面白さ兼ねたプロジェクトにしたいと思います。



まとめ

基板設計コンペに参加していました。

Board Designer Competitionというハードウェアのコンテストです。

NordicのnRF54L15を使った基板開発を行った旨を紹介しました。
