NordicのnRF54L15DKの評価ボードを購入して、テスト動作してみました。

nRF Connect for Desktopを使うことで、簡単に初期導入が可能です。

実際に通信テストした内容を紹介します。



スポンサーリンク

nRF54L15DKを購入して、nRF Connect for Desktopでテスト

NordicのnRF54L15DKの評価ボードを購入して、テスト動作してみました。

nRF Connect for Desktopを使うことで、簡単に初期導入が可能です。

実際に通信テストした内容を紹介します。



技適の申請は各自でお願いします

NordicのnRF54L15DKの評価ボードは、現在のところ技適は取られていないようです

Bluetoothや無線を扱いますので、使う場合は各自で技適の特例制度の申請をお願いします。



nRF54L15DK

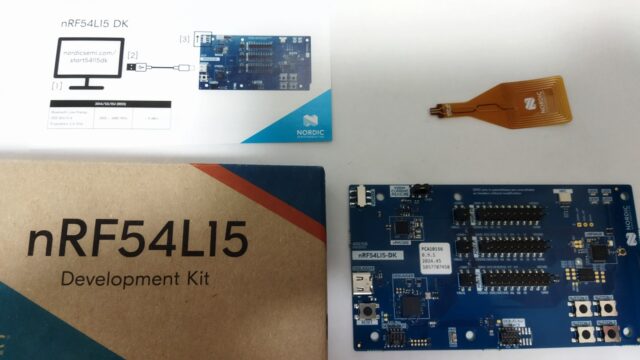

nRF54L15DKはNordic製のワイヤレスSOC(nRF54L15)が搭載した、評価ボードです。

最新のBluetooth LEから2.4Ghz帯、NFCなど多くの無線通信をテスト可能です。

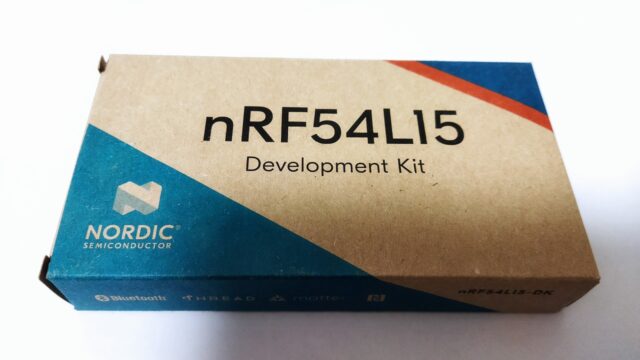

筆者はDigiKeyで購入しました。

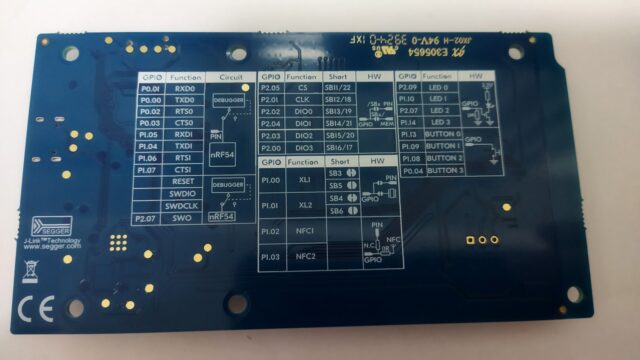

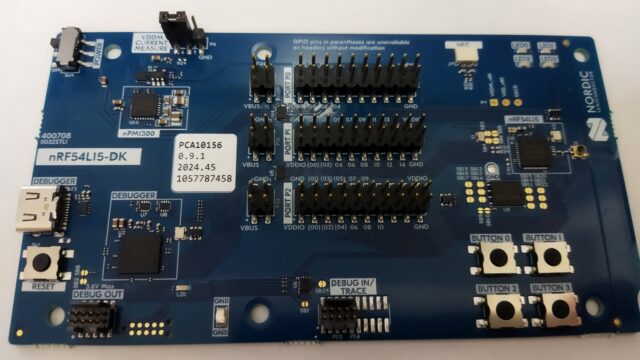

評価ボードにはデバッグしやすいようにGPIOピンが用意されています。

SWやLEDも、しっかり搭載されています。

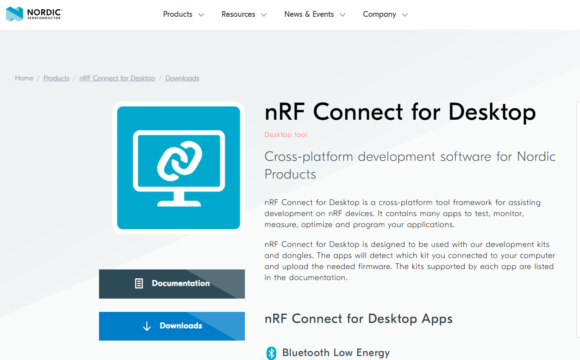

nRF Connect for Desktop

nRF Connect for Desktopは最初の通信テストやデバッグ用です。

PCのソフトで簡単にダウンロード・実行できます。

nRF Connect for Desktop
nRF Connect for Desktop is a cross-platform framework for development applications. It contains applications for testing...



BLEでの通信テスト

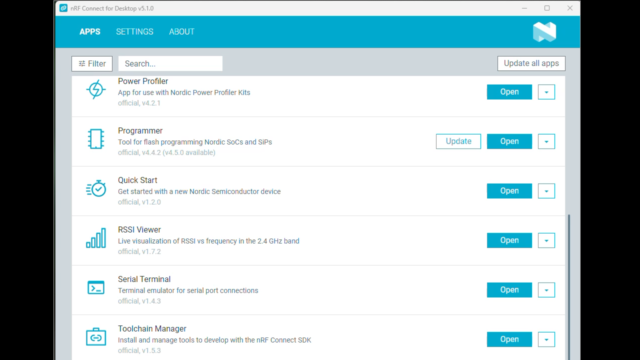

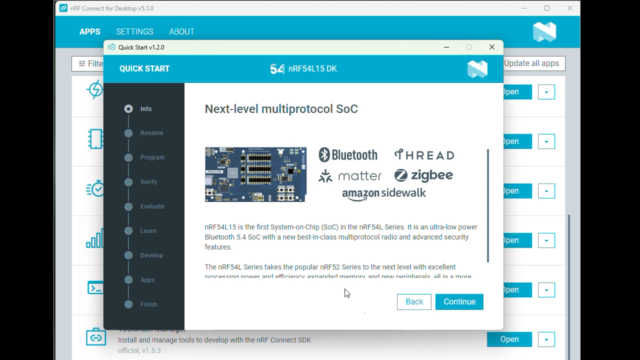

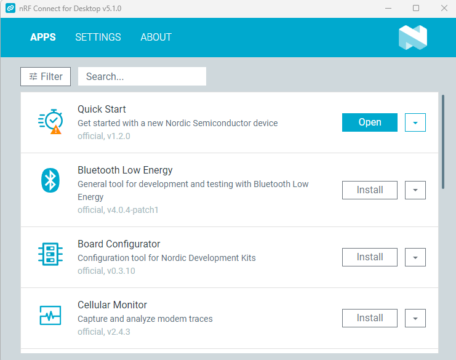

PCとnRF54L15DKを接続して、通信テストを行います。Quick Startを選びます。



接続している評価ボード(nRF54L15DK)が表示されます。



Continueを選択していきます。特に名前などは無しでも大丈夫です。

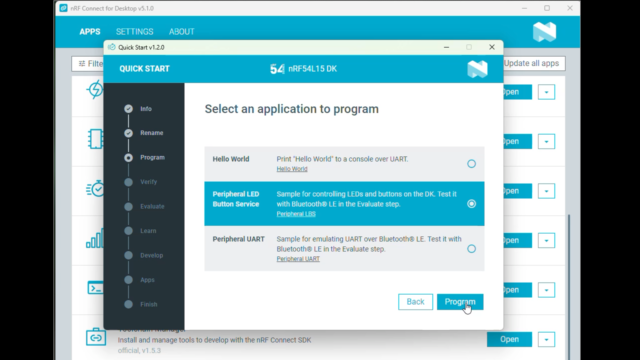

今回はBluetooth LE(BLE)でのSW/LEDテストプログラムを動かします。

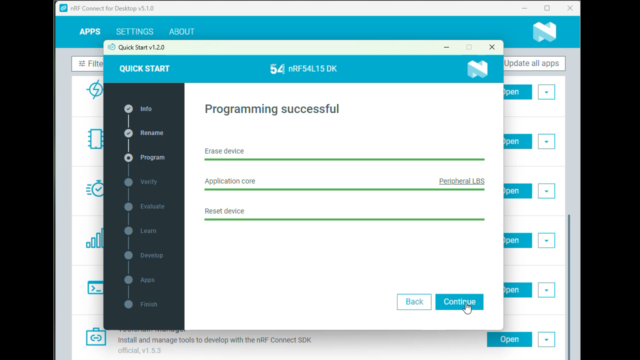

Programを選択するとnRF54L15DKにプログラムが書き込まれます。



スマホ・タブレットのアプリとBLE通信テスト

Bluetoothの通信テストするために、スマホかタブレットを利用しました。

nRF Connect for Mobileのアプリをインストールしています。

nRF Connect for Mobile - Google Play のアプリ
nRF Connect for Mobileを使用して、Bluetooth Low Energyデバイスをスキャンして検出します。



何も編集していない、テスト動画ですが必要あればご覧ください。

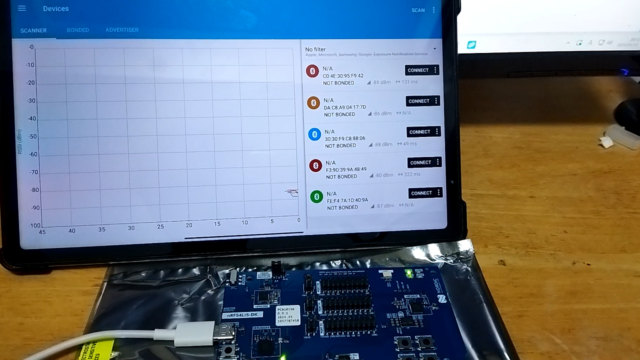

右上のScanを開始すれば、周辺のBluetoothのデバイスを確認できます。



nRF54L15DKが正常に動作していれば「Nordic LBS」というデバイスが確認できます。

CONNECTを押して、接続します。

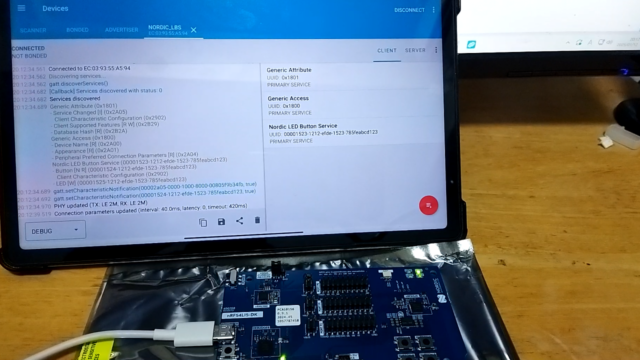

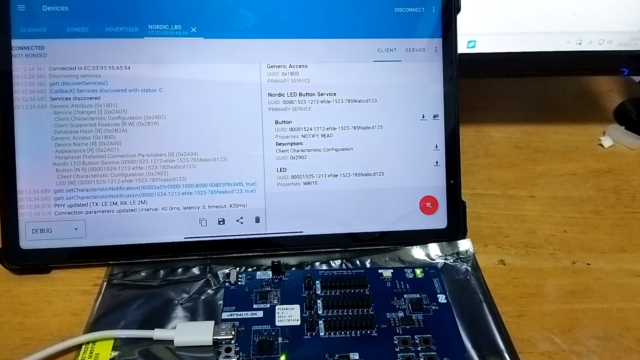

接続するとデバイスの情報、またNordic LED Button Serviceが確認できます。

Buttonの下↓が3つ並んでいるのをクリックします。

自動的にSWの情報を取得するようになります。

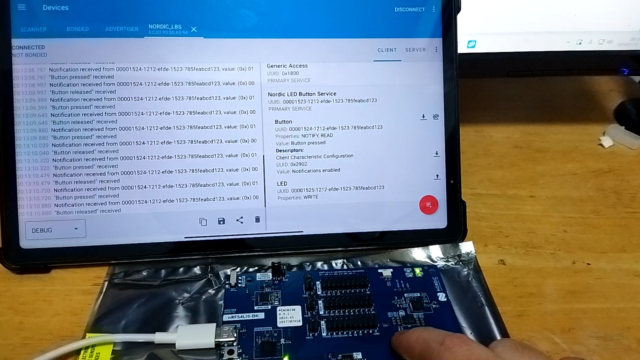

SWを押せば、「Button pressed」と押していることが分かります。

(離すと「Button released」と表示されます)



まとめ

NordicのnRF54L15DKの評価ボードを購入して、テスト動作してみました。

nRF Connect for Desktopを使うことで、簡単に初期導入が可能です。

実際にBluetooth LEの通信テストした内容を紹介しました。
