nRF54L15-DKを使ってSWD (Serial Wire Debug)の書き込み

本サイトはアフィリエイト広告を利用しています。
Bluetooth LE

NordicのnRFシリーズのSWD経由の書き込みは、J-Linkを使わずに可能です。

評価ボードのSWDの出力ピンを使って書き込みます。

カスタムのnRF54L15ボードへのプログラムの書き込み方法を紹介します。



スポンサーリンク

nRF54L15-DKを使ってSWD (Serial Wire Debug)の書き込み

NordicのnRFシリーズのSWD経由の書き込みは、J-Linkを使わずに可能です。

評価ボードのnRF54L15-DKのSWDの出力ピンを使って書き込めます。

カスタムのnRF54L15ボードへのプログラムの書き込み方法を紹介します。

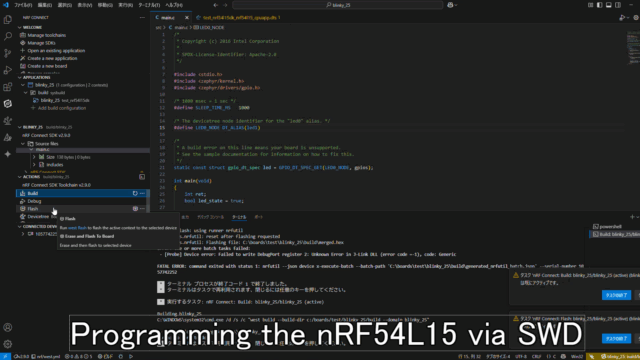

下記動画では、オリジナルボードのプログラム書き込みにNordicのnRF54L15-DKを使っています。

VSCode上のnRF Connectで簡単に書き込めます。



J-Linkのデバッガ

通常はArmなどのCPUを書き込むためには、J-Linkのようなデバッガーを使います。

SWD(Serial Wire Debug)の信号を使った、デバッグ・書き込みが可能です。

ただプライベートで持っている人は少ないと思います。

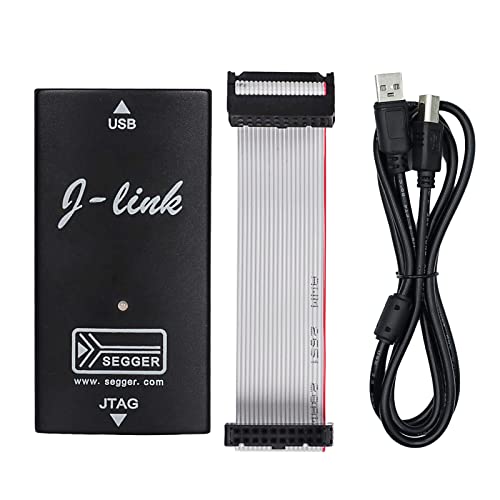

また下記のような互換機も販売されていますが、本当にどこまで使えるかが不明です。



nRFの評価ボードと1.27mmピッチの10pinケーブル

J-Linkを使わず、NordicのCPU/SOCにSWD(Serial Wire Debug)を使って書き込む方法です。

必要なものは3つです。

  • SWD出力(DEBUG OUT)があるnRFの評価ボード(nRF54L15-DKなど)

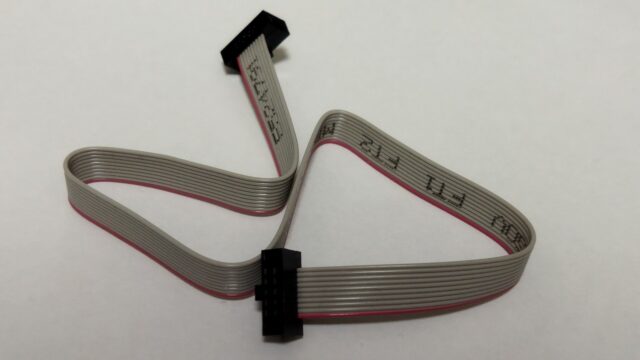

  • 1.27mmピッチの10ピンケーブル



筆者は下記ケーブルをAmazonで購入しました。



カスタムボード側のSWDの回路図

カスタムボードにはSWD入力できる1.27mmピッチの10ピンコネクタが必要です

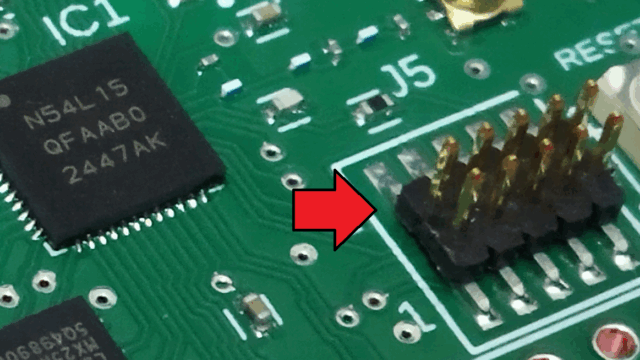

筆者の場合は、汎用のピンヘッダーを利用しています。

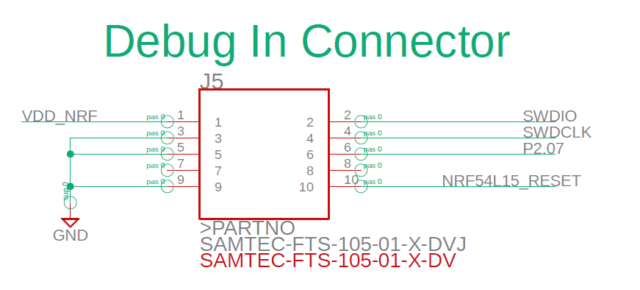

回路図は下記形です。1ピンが電源です。



カスタムのnRF54L15ボードへSWDで書き込み

実際にnRF54L15にSWD (Serial Wire Debug) を使ってプログラミングします。

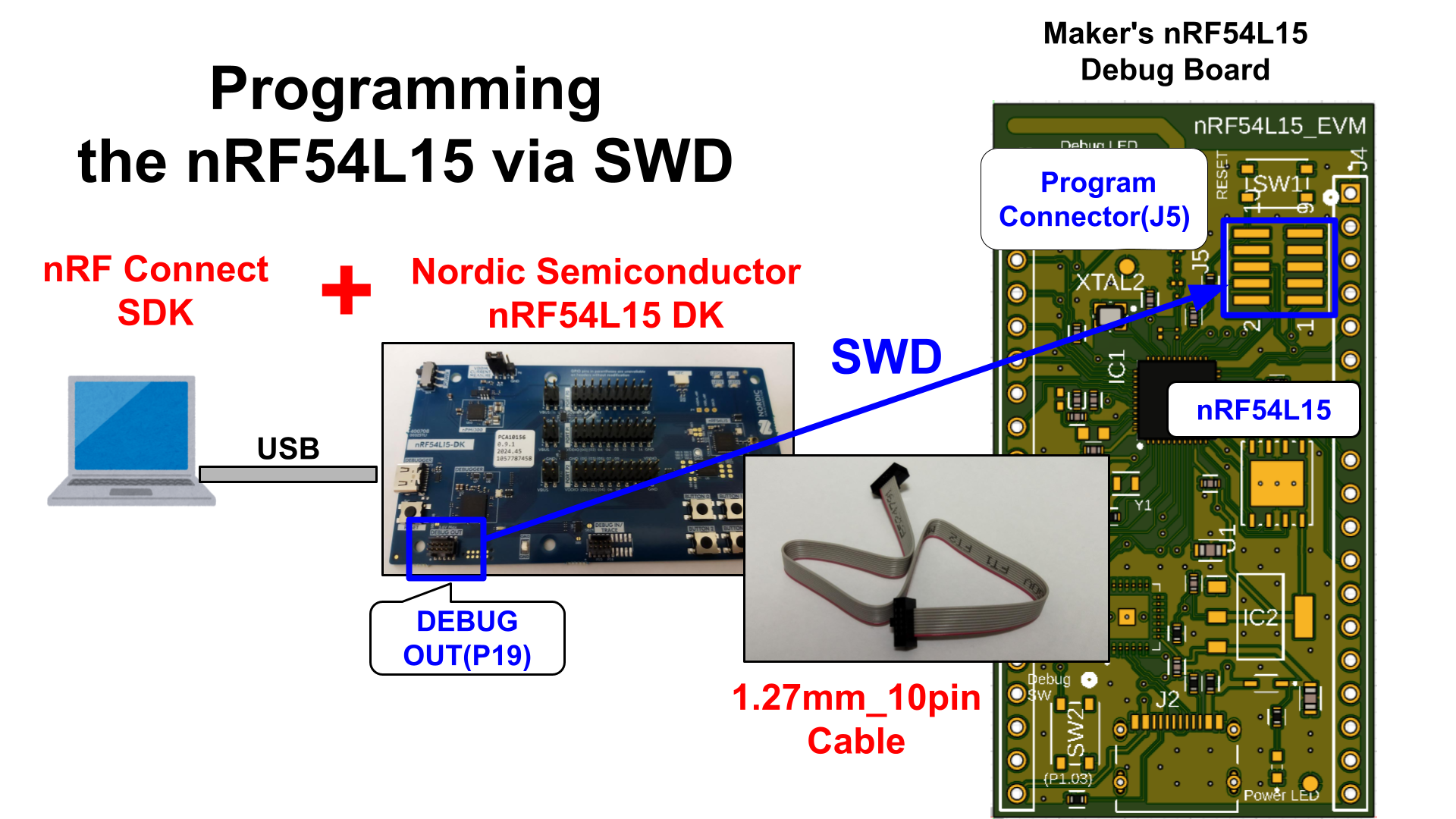

実際の接続イメージが下記です

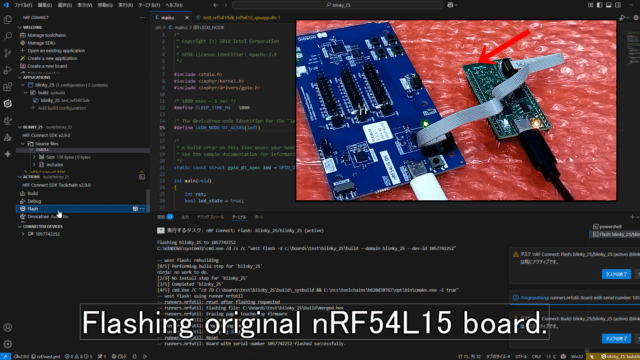

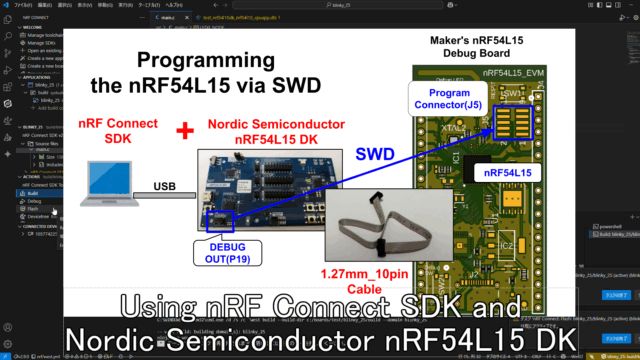

冒頭でも紹介しましたが、下記がテスト動画です。

オリジナルのnRF54L15へのプログラム書き込みにNordicのnRF54L15-DKを使っています。



VSCode上の nRF Connect SDKを使用しています。

ビルド済ならばFlashをクリックするだけです。

プログラム書き込み後は、カスタム基板のLEDの点灯具合が変わっています。





nRFの評価ボード間でも同じことが可能です

nRFの評価ボードではUSBで書き込み・デバッグできるような構成がとられています。

そのため、あまりSWDを直接使いません。

但し、意味ないと思いますが2個評価ボードを用意すれば同様なことが可能です



nRF54L15-DKを2個使ったSWDの書き込みデモ動画です。

未編集ですが、興味ある方はご覧ください。

Debug OutとDebug Inのコネクタを1.27mmピッチの10ピンケーブルで接続します。



まとめ

NordicのnRFシリーズのSWD経由の書き込みは、J-Linkを使わずに可能です。

評価ボードをのSWDの出力ピンを使って書き込みます。

カスタムのnRF54L15ボードへのプログラムの書き込み方法を紹介しました。
