DC24V駆動のオムロン製リレー・タイマーを動画で確認してみた

電源

前回紹介した24V電源の使用例記事についての続きです。
今回は「DC24V駆動のオムロン製リレー・タイマーを動画で確認してみた」を紹介したいと思います

前回記事はこちらから

USB5Vからの昇圧型DC24V電源に負荷をかけてみる
今回は前回・前々回と紹介した12V24V電源の記事についての続きです。 「24V電源として実際の使用例」を紹介したいと思います 最初から記事を読みたい方はこちらからお願いします USB電圧電流チェッカーを使ってみた 今回...



スポンサーリンク

前回の24Vリレー動作をYoutubeにアップしてみた

前回OMRON製のミニパワーリレーMY4 DC24を使用して24V動作を確認していました。

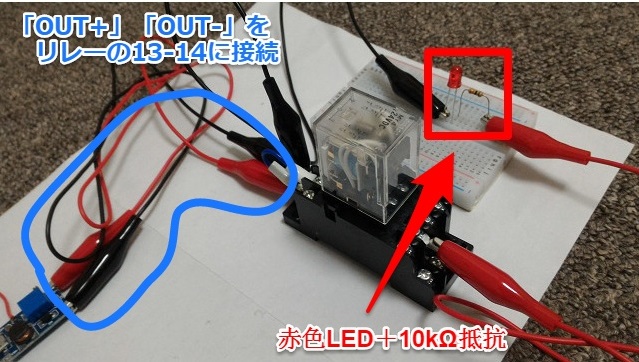

その時の全体構成は下記でした。正直これではLEDが点灯しているのかどうか分かりませんね。



そのため動画撮ってyoutubeにアップしてみました。下記にも貼り付けていますがリンク先はこちらです。

前の記事でも「信用ならない」と上記赤箇所のUSBチェッカー電流表示をコメントしていましたが電流値が逐次変わっているのが動画見ると分かると思います。



24Vタイマー動作も確認してYoutubeにアップしてみた

せっかくなので24V駆動環境が整ったのでもう少し使用例を増やして動画撮ってみたいと思います。今回使用するのは「OMRON製ソリッドステート・タイマH3Y-4 10s 24VDC」です




※上記リンク先はNタイプ_マルチ時間レンジ・マルチ動作モード品



今回の構成だと共有ソケットになっていますので簡単に24Vタイマー動作に変更できますので確認してみました(この共有ソケットの素晴らしさに関してはまた別途記事にしたいと思います)



MY4のリレーのコイル接点に関しては極性がありませんがH3Y-4のタイマーの極性がありますので注意しましょう。14ピンが+で13ピンがーです



(恥ずかしながら筆者は思いつきで行動しており、コイル接点の極性の共通性など気にしていおらずリレー時の配線から少し変える必要がありました…)

ということで少し配線変えていざ実践!下記のように24V駆動でタイマー動作できました。



タイマーを5秒に設定したので24V印加+5秒後にタイマーと外付けLEDが点灯しました



こちらも写真だけではタイマー動作が分かりづらいですので動画をアップしてみました。リンク先はこちらです

今回はここまでにしたいと思います。
どうもありがとうございました



次回はこの動画撮った後に昇圧モジュールが壊れてしまったので、原因を調査解析をしました。リンク先はこちらから。

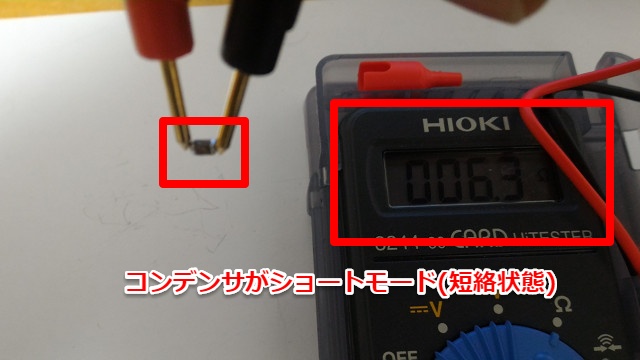

昇圧型DC電源が壊れたので分解して故障原因を調査してみた
