どうもミソジです。

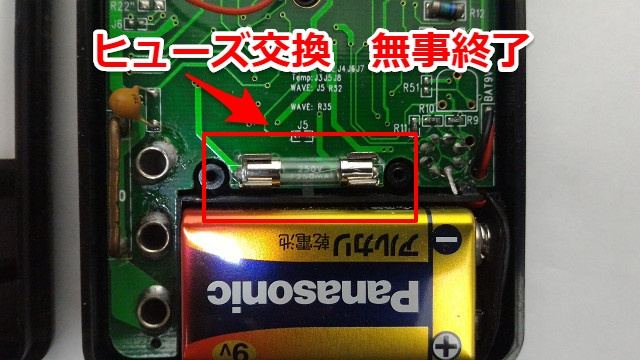

今回は前回にテスターでヒューズを交換した記事を書きましたが、その続きの電流測定をしたので「テスターでオムロン製のリレーとタイマーの電流を測定してみた。」を紹介します

目次
1.今回電流測定するリレー(MY24)とタイマ(H3Y)
2.リレー(MY24)の電流測定を行った
3.タイマー(H3Y)の電流測定を行った
4.まとめ・感想

1.今回電流測定するリレー(MY24)とタイマ(H3Y)
今回測定に使うリレーとタイマ-はお馴染みの「オムロン(OMRON)製リレーMY4(24VDC)」と「オムロン(OMRON)製タイマーH3Y-4(10s,24VDC)」です

オムロン(OMRON)製リレーMY4(24VDC)…36.3mA

アマゾンでの製品・詳細ページは上記リンク先となります
オムロン(OMRON)製タイマーH3Y-4(10s,24VDC)…37.5mA

アマゾンでの製品・詳細ページは上記リンク先となります
※上記リンク先はNタイプ_マルチ時間レンジ・マルチ動作モード品





このメーカから出ている消費電流値が出ているか確認してみましょう


2.リレー(MY24)の電流測定を行った
DC24V電源でオムロン(OMRON)製リレーMY4を動作させます。
流れる電流はデータシートにも記載してありますが計算上「I(電流)=24V(電圧)/662Ω(コイル抵抗)=36.3mA」となります。電流計を回路内に直列に接続してあげましょう。

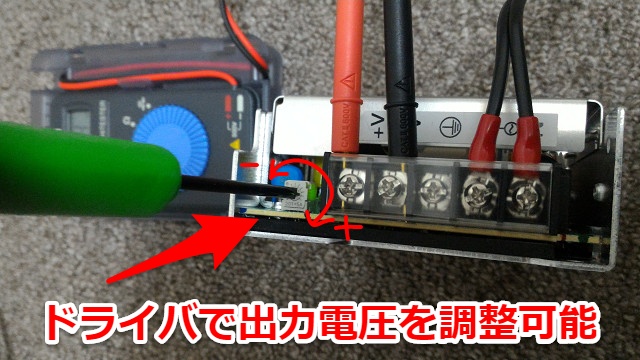

実際の回路は下記となっています。DC24Vはオムロンのスイッチング電源から取っています。
結果は「36.4mA」となりました。

(※コイル抵抗662Ωの値は「部品のバラつき」,「温度条件」で変わってくるため、こんなものかと言ったところです。実際に24Vを印加した後しばらく観察すると「コイルに電圧印加」⇒「コイル温度上昇」⇒「コイル抵抗値上昇」⇒「電流値が低くなる」と思われる現象が出ていました)

テスターのレンジは200mAとなっています。

次の章ではタイマー(H3Y)の測定を行います

「スポンサーリンク」


3.タイマー(H3Y)の電流測定を行った
DC24V電源でオムロン(OMRON)製リレーMY4を動作させます。
タイマーは流れる電流はデータシートにも記載していませんが計算上「I(電流)=0.9W(電圧)/24VΩ(コイル抵抗)=37.5mA」となります。電流計を回路内に直列に接続してあげましょう。

(※タイマーがコイルと表記が違うのは動作原理が全く異なるためですかね。タイマーH3Yの正式名称は「ソリッドステートタイマ」と記載されており、物理的なリレー動作ではなく半導体(フォトカプラ類)動作を行っていると思います。)


実際の回路は下記となっています。DC24Vはオムロンのスイッチング電源から取っています。
結果は「38.6mA」となりました。
(※タイマーの結果写真では38.7mAと38.6mAが混じっています。こちらもリレー測定時同様に電流が少しづつ下がっていく現象があったためです。本来は電流値が落ち着いてから写真とるべきでした…。しばらく経った後に37.5mAまで下がっているのは確認しています)


但し注意するのが上記結果はタイマーON後の結果となっています

タイマーON前に関しては定格電流が流れていませんでした。
結果は「2.9mA」となりました。

4.まとめ・感想
テスターを使ってリレー・タイマーの電流値を無事確認することができました。
メーカのデータシートの定格値がありますが、やはり温度など含めて条件で値が多少ずれてくると思われるので細かい設計時には誤差含めて余裕を持った設計にしたいですね。

<<20180310追記>>
この記事の続きにあたる「過電圧のリレーとタイマーの電流を測定してみた」の記事を書きました。リンク先はこちらから

今日はここまでにしたいと思います
どうもありがとうございました
