UNOQでMIPI-CSI2とUSBのカメラを使ってみた

Arduino® UNO Qの強力なLinux側コア（Qualcomm QRB2210）を使い、MIPI-CSI2カメラとUSBカメラを使った、高速なエッジAI（YOLO-Proでの物体検出）を実行します。

また、MIPIカメラの画質調整や、ハードウェアの各種性能測定（消費電流やメモリ割り当て）といった、UNO Qを使いこなすための測定結果もまとめて紹介します。

UNOQでMIPI-CSI2とUSBのカメラを使ってみた
MIPI-CSI2カメラ（IMX219）のLinuxセットアップ
1. デバイスツリーオーバーレイ（Powerfix）の適用
2. カーネルのロールバックと検証
PythonによるEdge Impulseモデル（.eim）の実行
1. .eimモデルのロードと画像データのパック
WebUIからのリアルタイム画像キャリブレーション
1. CLAHEとRGBゲインの調整コード
徹底検証：ボトルネックと性能測定結果
まとめ

UNOQでMIPI-CSI2とUSBのカメラを使ってみた

Arduino® UNO Qの強力なLinux側コア（Qualcomm QRB2210）を使い、MIPI-CSI2カメラとUSBカメラを使った、高速なエッジAI（YOLO-Proでの物体検出）を実行します。

プロジェクト・GitHubのリンク先

コンテストに提出したプロジェクトのリンク先は下記です

Attention Required! | Cloudflare

GiHubのリンク先は下記です

GitHub - iotengineer22/unoq-edge: This repository present solution for the Invent the Future with Arduino UNO Q and App Lab

This repository present solution for the Invent the Future with Arduino UNO Q and App Lab - iotengineer22/unoq-edge

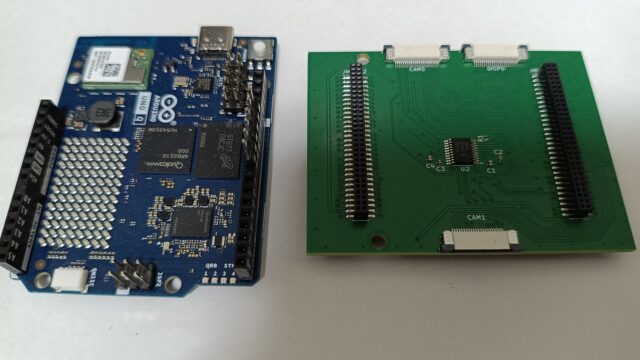

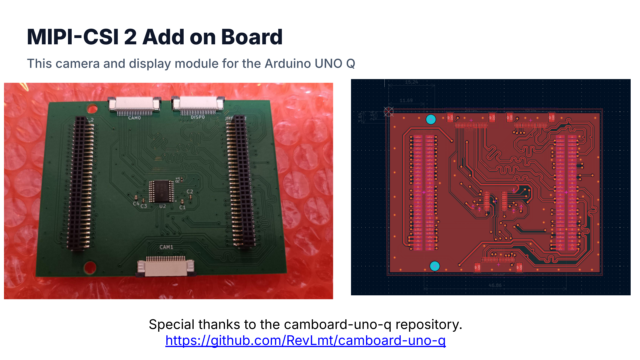

UNOQ用のMIPI-CSI2の追加ボード

UNOQにMIPI-CSI2のカメラを使うには追加アドオンボードが必要です。

下記オープンソースのボードを利用しました。

GitHub - RevLmt/camboard-uno-q: shield for uno q

shield for uno q. Contribute to RevLmt/camboard-uno-q development by creating an account on GitHub.

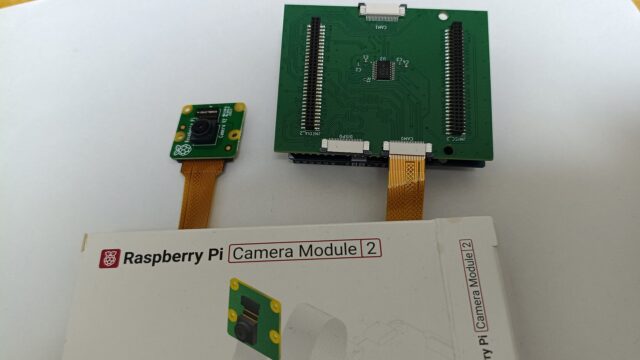

実際に使うカメラはラズパイのカメラでOKです。

IMX219が搭載されているV2カメラを利用しています。

Amazonで「Raspberry Pi カメラモジュール【Raspberry Pi Camera V2】」に関する詳細を見る

Amazon

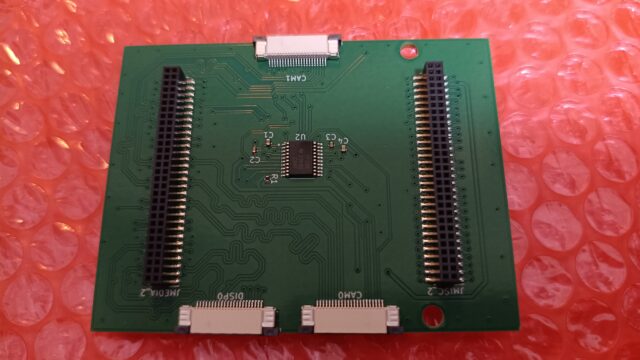

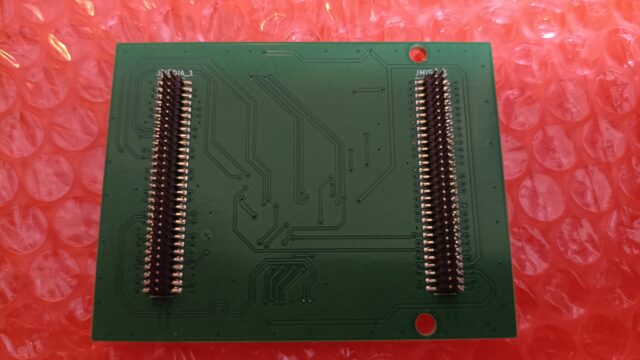

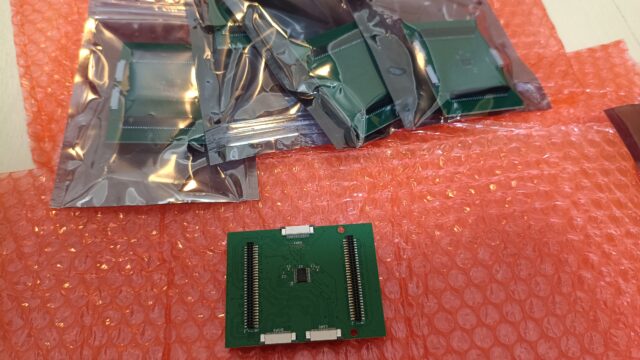

PCBWayでのボード作成

今回MIPI-CSI2のボード作成するにあたり、PCBWay様で作成させていただきました。

PCBWayで実装含めて対応していただき、正常に動作が出来ました。

この場を借りてお礼申し上げます。

中国基板試作＆製作メーカー - 基板クイック試作

納品状態も問題なく、実装含めて約1~2週間で対応していただきました。

MIPI-CSI2カメラ（IMX219）のLinuxセットアップ

Qualcomm Linux側でPi Camera v2を動かすには、適切なデバイスツリーオーバーレイと、カーネルの選択が必要です。

デバイスツリーオーバーレイ（Powerfix）の適用

電源制御とエラーを解消するため、オーバーレイ（.dtbo）を結合して適用します。

# 1. DTSオーバーレイをDTBOにコンパイル
dtc -@ -I dts -O dtb -o unoq-imx219-powerfix.dtbo unoq-imx219-powerfix.dts

# 2. ベースとなるDTBにオーバーレイを結合
fdtoverlay -i qrb2210-arduino-imola-camera-rpiv2.dtb unoq-imx219-powerfix.dtbo -o qrb2210-arduino-imola-camera-rpiv2-r1b.dtb

# 3. 結合されたDTBをブートローダーのディレクトリに配置
sudo cp qrb2210-arduino-imola-camera-rpiv2-r1b.dtb /boot/efi/dtb/r1b/

# 1. DTSオーバーレイをDTBOにコンパイル

dtc -@ -I dts -O dtb -o unoq-imx219-powerfix.dtbo unoq-imx219-powerfix.dts

# 2. ベースとなるDTBにオーバーレイを結合

fdtoverlay -i qrb2210-arduino-imola-camera-rpiv2.dtb unoq-imx219-powerfix.dtbo -o qrb2210-arduino-imola-camera-rpiv2-r1b.dtb

# 3. 結合されたDTBをブートローダーのディレクトリに配置

sudo cp qrb2210-arduino-imola-camera-rpiv2-r1b.dtb /boot/efi/dtb/r1b/

カーネルのロールバックと検証

不具合を防ぐため、実績のある安定したカーネルバージョン 6.16.7 に固定して再起動します。

# /boot/efi/loader/loader.conf
default 3e660e15577e4d88ad85a3673a183368-6.16.7-g0dd6551ae96b.conf

1 2	# /boot/efi/loader/loader.conf default 3e660e15577e4d88ad85a3673a183368-6.16.7-g0dd6551ae96b.conf

再起動後、必要なツールをインストールして検証します。

sudo apt install libcamera-tools gstreamer1.0-libcamera
QT_QPA_PLATFORM=offscreen qcam

1 2	sudo apt install libcamera-tools gstreamer1.0-libcamera QT_QPA_PLATFORM=offscreen qcam

PythonによるEdge Impulseモデル（.eim）の実行

Linux Host側では、Edge Impulse Studioで出力したコンパイル済みの実行モデル（.eim）を使用します。

.eimモデルのロードと画像データのパック

Python SDKを使用して .eim を初期化し、フレームをモデル要求フォーマット（32ビット浮動小数点数）に変換します。

推論プログラムのコードの詳細は、下記GitHubで公開しています。

unoq-edge/src/mipi-cam/object-detect at main · iotengineer22/unoq-edge

This repository present solution for the Invent the Future with Arduino UNO Q and App Lab - iotengineer22/unoq-edge

from edge_impulse_linux.runner import ImpulseRunner
import cv2
import numpy as np

# 1. EIMモデルの初期化
runner = ImpulseRunner("camera-test-linux-aarch64-v10-impulse-#1.eim")
model_info = runner.init()
input_w = model_info["model_parameters"]["image_input_width"]
input_h = model_info["model_parameters"]["image_input_height"]

# 2. FRAMEをリサイズし、RGBに変換
frame_resized = cv2.resize(frame, (input_w, input_h))
img_rgb = cv2.cvtColor(frame_resized, cv2.COLOR_BGR2RGB)

# 3. 特徴量を 0x00RRGGBB 形式にパック
img_u32 = img_rgb.astype(np.uint32)
packed_features = ((img_u32[:, :, 0] << 16) | (img_u32[:, :, 1] << 8) | img_u32[:, :, 2]).astype(np.float32).reshape(-1)

# 4. ローカル推論を実行
res = runner.classify(packed_features)

from edge_impulse_linux.runner import ImpulseRunner

import cv2

import numpy as np

# 1. EIMモデルの初期化

runner = ImpulseRunner("camera-test-linux-aarch64-v10-impulse-#1.eim")

model_info = runner.init()

input_w = model_info["model_parameters"]["image_input_width"]

input_h = model_info["model_parameters"]["image_input_height"]

# 2. FRAMEをリサイズし、RGBに変換

frame_resized = cv2.resize(frame, (input_w, input_h))

img_rgb = cv2.cvtColor(frame_resized, cv2.COLOR_BGR2RGB)

# 3. 特徴量を 0x00RRGGBB 形式にパック

img_u32 = img_rgb.astype(np.uint32)

packed_features = ((img_u32[:, :, 0] << 16) | (img_u32[:, :, 1] << 8) | img_u32[:, :, 2]).astype(np.float32).reshape(-1)

# 4. ローカル推論を実行

res = runner.classify(packed_features)

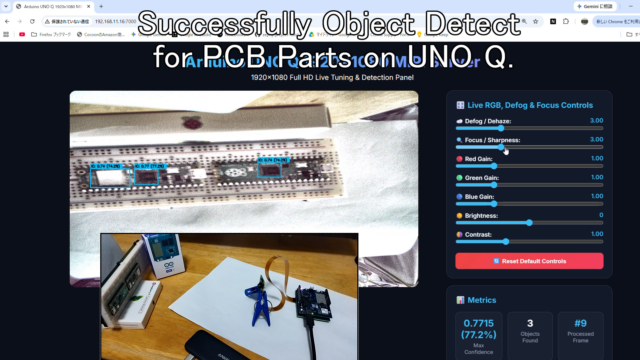

WebUIからのリアルタイム画像キャリブレーション

生のカメラモジュールは、照明環境によって、「緑被り」や「コントラスト低下」が発生しがちです。

そこで、Web画面から動的にパラメータを調整できる画像処理フィルターを実装しました。

CLAHEとRGBゲインの調整コード

OpenCVを使い、暗室や曇ったレンズ用の除霧フィルター（CLAHE）と、手動のRGBゲイン調整をフレーム適用前に掛け合わせます。

def apply_user_image_tune(frame_bgr, r_gain, g_gain, b_gain, defog_val, bright_val, contrast_val):
    img = frame_bgr.copy()

    # 1. CLAHEによるデフォグ（コントラスト強調）
    if defog_val > 0:
        lab = cv2.cvtColor(img, cv2.COLOR_BGR2LAB)
        l, a, b = cv2.split(lab)
        clip_lim = 1.5 + float(defog_val) * 0.4
        clahe = cv2.createCLAHE(clipLimit=clip_lim, tileGridSize=(8, 8))
        l = clahe.apply(l)
        img = cv2.cvtColor(cv2.merge([l, a, b]), cv2.COLOR_LAB2BGR)

    # 2. 自動ホワイトバランス基準 ＋ 手動RGBゲイン補正
    img = img.astype(np.float32)
    b, g, r = cv2.split(img)

    b_avg = np.mean(b) + 1e-5
    g_avg = np.mean(g) + 1e-5
    r_avg = np.mean(r) + 1e-5
    k = (b_avg + g_avg + r_avg) / 3.0

    # ユーザー調整値の反映
    b *= (k / b_avg) * float(b_gain)
    g *= (k / g_avg) * float(g_gain)
    r *= (k / r_avg) * float(r_gain)

    # 3. 明るさ・コントラストの適用
    img = cv2.merge([b, g, r])
    img = img * float(contrast_val) + float(bright_val)

    return np.clip(img, 0, 255).astype(np.uint8)

def apply_user_image_tune(frame_bgr, r_gain, g_gain, b_gain, defog_val, bright_val, contrast_val):

img = frame_bgr.copy()

# 1. CLAHEによるデフォグ（コントラスト強調）

if defog_val > 0:

lab = cv2.cvtColor(img, cv2.COLOR_BGR2LAB)

l, a, b = cv2.split(lab)

clip_lim = 1.5 + float(defog_val) * 0.4

clahe = cv2.createCLAHE(clipLimit=clip_lim, tileGridSize=(8, 8))

l = clahe.apply(l)

img = cv2.cvtColor(cv2.merge([l, a, b]), cv2.COLOR_LAB2BGR)

# 2. 自動ホワイトバランス基準＋手動RGBゲイン補正

img = img.astype(np.float32)

b, g, r = cv2.split(img)

b_avg = np.mean(b) + 1e-5

g_avg = np.mean(g) + 1e-5

r_avg = np.mean(r) + 1e-5

k = (b_avg + g_avg + r_avg) / 3.0

# ユーザー調整値の反映

b *= (k / b_avg) * float(b_gain)

g *= (k / g_avg) * float(g_gain)

r *= (k / r_avg) * float(r_gain)

# 3. 明るさ・コントラストの適用

img = cv2.merge([b, g, r])

img = img * float(contrast_val) + float(bright_val)

return np.clip(img, 0, 255).astype(np.uint8)

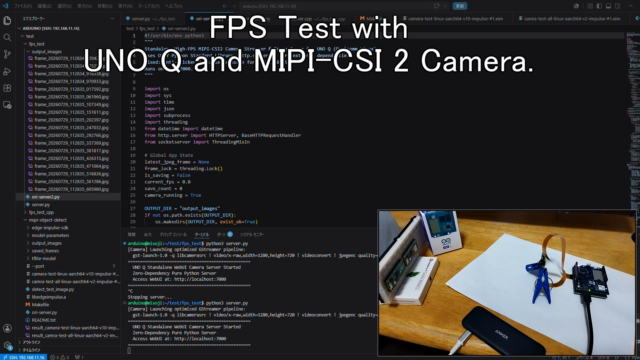

実際のデモ動画は下記です。

徹底検証：ボトルネックと性能測定結果

本プロジェクトの構築を通して得られた、ハードウェアの各種測定データを紹介します。

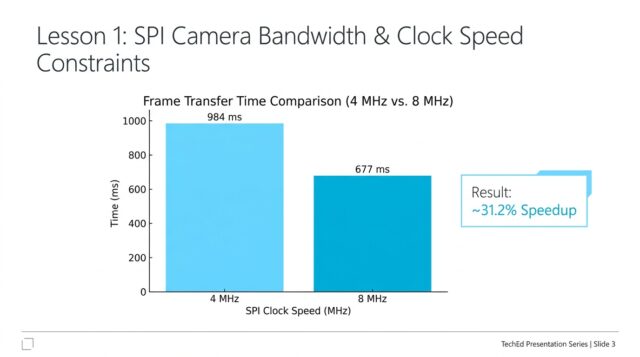

① SPIクロックの違いによる転送速度（4MHz vs 8MHz）

SPIカメラから320x240 RGB565の画像を、マイコンのRAMに吸い上げる速度を測定しました。

* SPIクロック 4MHz: 984 ms

* SPIクロック 8MHz: 677 ms (31.2% の高速化)

マイコン側で動画レートでの取得を目指すには、Linux kernel側へ高速なSPI slaveドライバーを設定するなどの、さらなる最適化が必要です。

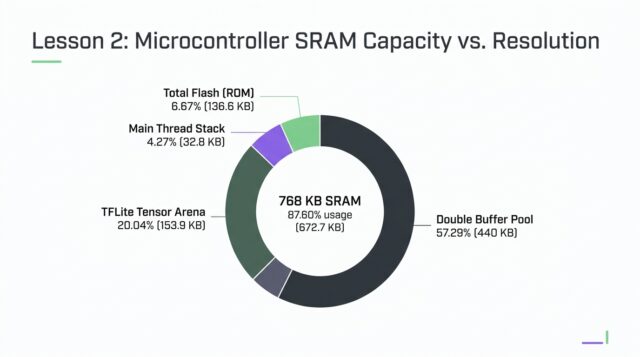

② マイコンSRAM（768KB）の割り当て内訳

STM32U585のRAM使用状況の内訳です。

* ビデオダブルバッファ: 440,000 Bytes (57.3%)

* TFLite テンソルアリーナ: 153,936 Bytes (20.0%)

* メインスレッドスタック: 32,768 Bytes (4.3%)

* 画像縮小用ワークスペース: 18,432 Bytes (2.4%)

* 合計RAM使用量: 87.6%

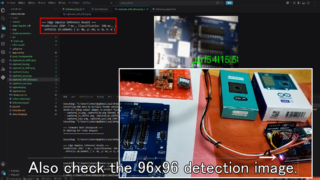

このため、メモリを静的に割り当て、平均化プーリングによって96x96に縮小して入力する設計が、非常に有効であることが分かります。

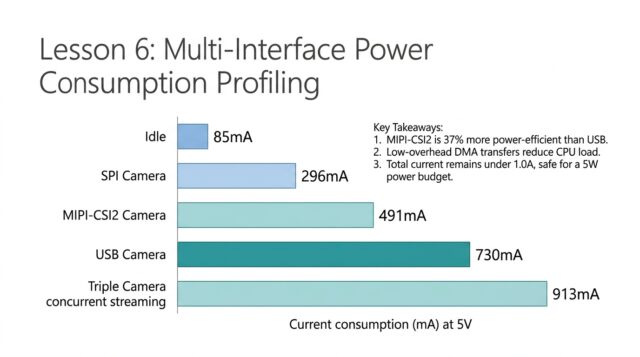

③ 各カメラ動作時の消費電流

5V給電下におけるシステムの全体的な消費電流を測定しました。

* UNO Q アイドル状態: 85 mA (~0.43 W)

* SPIカメラ動作中 (MCU ＋推論): 296 mA (~1.48 W) — 差分 211 mA

* MIPI-CSI2カメラ動作中 (Linux ＋ YOLO): 491 mA (~2.46 W) — 差分 406 mA

* USBカメラ動作中 (Linux ＋ YOLO): 730 mA (~3.65 W) — 差分 645 mA

* 3カメラ同時配信中 (推論なし): 913 mA (~4.57 W) — 差分 828 mA

結果からの洞察:

同じYOLOモデルを実行する状況において、MIPIカメラはUSBカメラと比べて消費電力を約37%削減できました。

MIPIカメラはUSBコントローラ層を介さずに、低オーバーヘッドのDMA転送を行うため、省電力設計が求められる用途で非常に有利です。

まとめ

Arduino® UNO Qという、Linuxとマイコンが1つになったユニークなボードを駆使した、マルチカメラAIシステムを紹介しました。

* STM32側: 低消費電力を活かしたPIRセンサー起動とマイコンAI

* Linux側: 高画質な複数ストリーミングと、YOLOによる高速物体検出

エッジAI、RTOS、Linuxカメラ制御など、多くの面白い機能が体験できる構成となりました。

みなさんもぜひ、Arduino UNO Qを動かしてみてください！
