M5Stack CoreS3でカメラ＆ LCD表示！Zephyr RTOSで動かしてみた

M5Stack CoreS3の内蔵カメラとLCDをZephyr RTOSで動かしてみました。

CoreS3には、GC0308（DVPカメラ）とILI9342C（LCD）が搭載されています。

今回は、Zephyr RTOS上でカメラ映像を内蔵LCDへリアルタイム描画（約13.4 FPS）するシステムを構築したメモです。

外部PSRAMを使わず、内蔵SRAMのみでDMAダブルバッファリングを実現した工夫も紹介します。

プロジェクト・GitHubのリンク先

GitHubのリンク先は下記です

GitHub - iotengineer22/cores3-camera-zephyr: An open-source implementation, driver, and application suite for the onboard GalaxyCore GC0308 CMOS camera sensor and built-in ILI9342C TFT LCD display on the M5Stack CoreS3 (ESP32-S3) running Zephyr RTOS.

An open-source implementation, driver, and application suite for the onboard GalaxyCore GC0308 CMOS camera sensor and bu...

実際のデモ動画は下記です

CoreS3のハードウェア構成とインターフェース

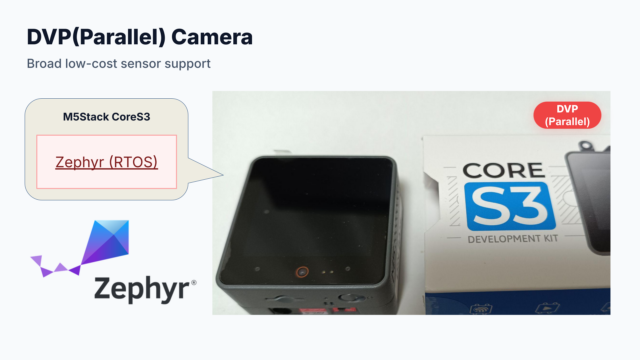

M5Stack CoreS3は、ESP32-S3をコアとし、多彩な周辺デバイスがコンパクトに一体化されたデバイスです。

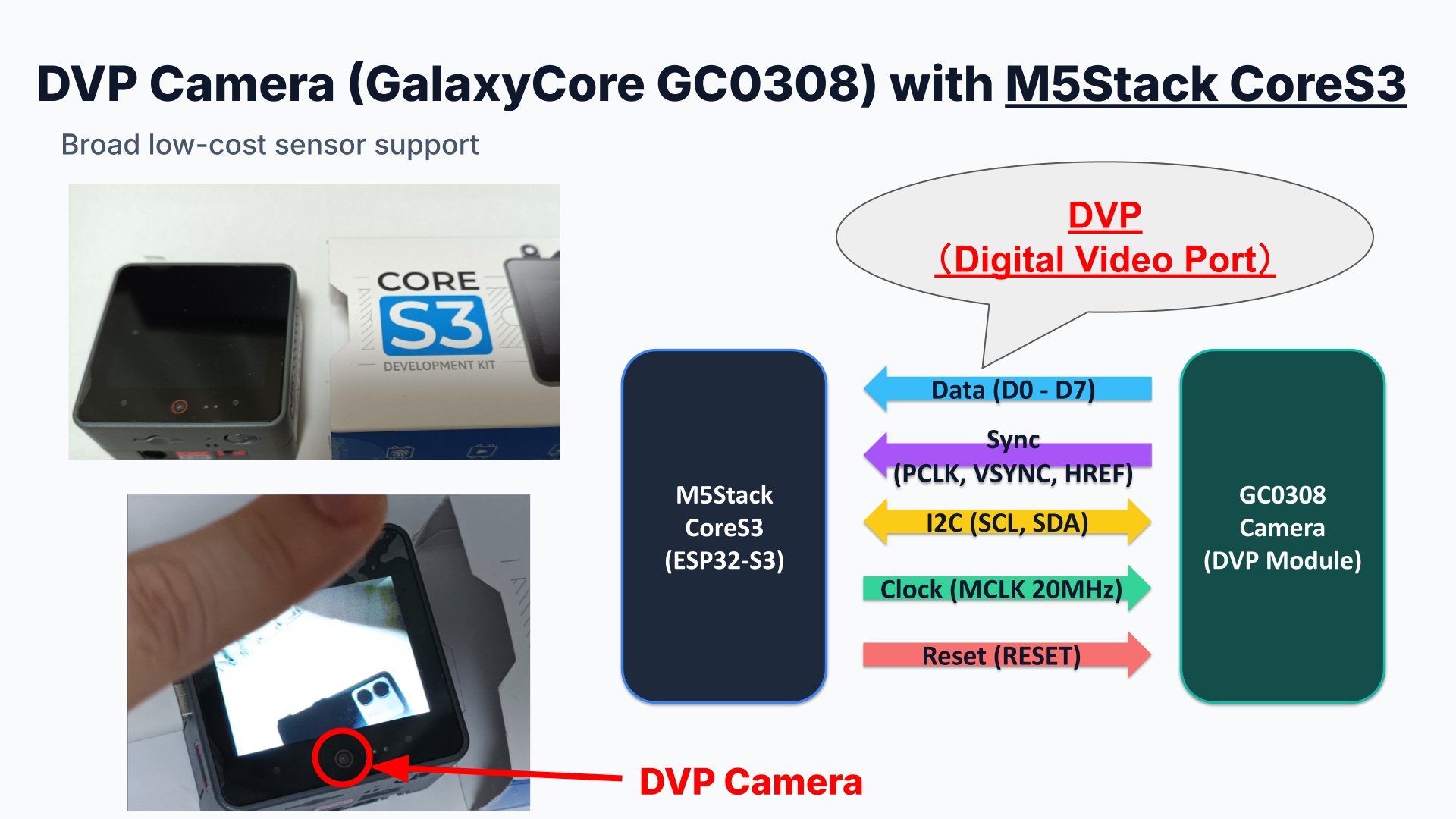

カメラモジュールにはGalaxyCore製のGC0308（0.3MP VGA CMOSセンサ）が採用されています。

ESP32-S3のDVP（Digital Video Port）周辺機能へ、8ビット並列データバスで直接結線されています。

ディスプレイには、2.0インチのカラーTFT液晶（ILI9342C、解像度320x240）がSPI接続されています。

ピンアサイン一覧

ESP32-S3と各ペリフェラルの主要な接続構成は以下の通りです。

機能区分	信号名	物理ピン / 制御元	役割・説明
DVPデータバス	D0 ～ D7	GPIO 39, 40, 41, 42, 15, 16, 48, 47	8ビット並列画像データ入力バス
DVP同期クロック	PCLK / VSYNC / HREF	GPIO 45 / 46 / 38	画素クロック、垂直同期、水平有効信号
マスタークロック	MCLK	オンボード水晶発振器 (X2)	カメラ用20MHzマスタークロック（GPIO不要）
I2C制御バス	SCL / SDA	GPIO 11 / 12	カメラレジスタ制御（7ビットアドレス: 0x21）
リセット制御	RESET	AW9523B (P1_0)	I2C IOエクスパンダ経由のアクティブLowリセット
カメラ電源系統	VDDCAM / AVDD / DVDD	AXP2101 (ALDO3, BLDO1, BLDO2)	PMIC制御による3.3V / 2.8V / 3.3V安定給電
LCDディスプレイ	SPI / CS / DC / BL	SPI2 / AXP2101 (DLDO1)	320x240 LCDパネル（バックライト給電含む）

Zephyrでのデバイスツリー設定（.overlay）

Zephyr RTOSからカメラとLCDを制御するため、デバイスツリーオーバーレイを作成します。

ESP32-S3のLCD_CAMペリフェラルをDVPモードとして定義し、各ピンを割り当てます。

また、カメラの初期化に必要なAXP2101の電源レールを常時ONにし、LCDのSPI周波数を設定します。

/* m5stack_cores3_esp32s3_procpu.overlay */
#include <zephyr/dt-bindings/pinctrl/esp32s3-pinctrl.h>

/ {
	chosen {
		zephyr,camera = &lcd_cam_dvp;
		zephyr,display = &ili9342c;
	};
};

&pinctrl {
	lcd_cam_default: lcd_cam_default {
		group1 {
			pinmux = <LCD_CAM_V_SYNC_CAM_GPIO46>,
				 <LCD_CAM_H_ENABLE_CAM_GPIO38>,
				 <LCD_CAM_CAM_PCLK_GPIO45>,
				 <LCD_CAM_DATA_IN0_GPIO39>,
				 <LCD_CAM_DATA_IN1_GPIO40>,
				 <LCD_CAM_DATA_IN2_GPIO41>,
				 <LCD_CAM_DATA_IN3_GPIO42>,
				 <LCD_CAM_DATA_IN4_GPIO15>,
				 <LCD_CAM_DATA_IN5_GPIO16>,
				 <LCD_CAM_DATA_IN6_GPIO48>,
				 <LCD_CAM_DATA_IN7_GPIO47>;
			input-enable;
			bias-disable;
		};
	};
};

&i2c0 {
	gc0308: gc0308@21 {
		compatible = "galaxycore,gc0308";
		reg = <0x21>;
		status = "okay";
		reset-gpios = <&aw9523b_gpio 8 GPIO_ACTIVE_LOW>;

		port {
			gc0308_ep_out: endpoint {
				remote-endpoint = <&dvp_ep_in>;
			};
		};
	};
};

/* 高速描画のためLCDのSPIクロックを40MHzに設定 */
&spi2 {
	clock-frequency = <40000000>;
};

&ili9342c {
	mipi-max-frequency = <40000000>;
};

/* m5stack_cores3_esp32s3_procpu.overlay */

#include <zephyr/dt-bindings/pinctrl/esp32s3-pinctrl.h>

/ {

chosen {

zephyr,camera = &lcd_cam_dvp;

zephyr,display = &ili9342c;

};

&pinctrl {

lcd_cam_default: lcd_cam_default {

group1 {

pinmux = <LCD_CAM_V_SYNC_CAM_GPIO46>,

<LCD_CAM_H_ENABLE_CAM_GPIO38>,

<LCD_CAM_CAM_PCLK_GPIO45>,

<LCD_CAM_DATA_IN0_GPIO39>,

<LCD_CAM_DATA_IN1_GPIO40>,

<LCD_CAM_DATA_IN2_GPIO41>,

<LCD_CAM_DATA_IN3_GPIO42>,

<LCD_CAM_DATA_IN4_GPIO15>,

<LCD_CAM_DATA_IN5_GPIO16>,

<LCD_CAM_DATA_IN6_GPIO48>,

<LCD_CAM_DATA_IN7_GPIO47>;

input-enable;

bias-disable;

};

&i2c0 {

gc0308: gc0308@21 {

compatible = "galaxycore,gc0308";

reg = <0x21>;

status = "okay";

reset-gpios = <&aw9523b_gpio 8 GPIO_ACTIVE_LOW>;

port {

gc0308_ep_out: endpoint {

remote-endpoint = <&dvp_ep_in>;

};

/* 高速描画のためLCDのSPIクロックを40MHzに設定 */

&spi2 {

clock-frequency = <40000000>;

};

&ili9342c {

mipi-max-frequency = <40000000>;

};

画面の歪み・見切れを解決するクロップ設定

実装の初期段階では、画面右側に黒い帯が出たり、画像が斜めに歪む現象が発生しました。

原因を調査したところ、GC0308センサの出力解像度にありました。

センサの受光素子アレイ（648x488）から単純に1/2サブサンプリングを行うと、出力画素数は324x244（158,112バイト）になります。

これをLCDの解像度である320x240（153,600バイト）のDMAバッファにそのまま流し込むと、1行あたり4ピクセル分のズレが累積し、斜めの歪みや画面下部の見切れが発生してしまいます。

Hardware Crop Window（ハードウェア切り出し）による解決

ドライバ側でGC0308のPage 0レジスタ（0x46）を設定し、ハードウェアクロップ機能を有効化しました。

X0=0, Y0=0, Width=320, Height=240 を指定し、センサから送出される段階できっちり153,600バイトに成形します。

この調整により、画面全域に歪みのない映像が表示されるようになりました。

ゼロPSRAM・内蔵SRAMのみで実現するDMAダブルバッファ

カメラ映像をスムーズに描画するためには、バッファリング設計が非常に重要です。

シングルバッファでは、画面の途中で描画が更新されるテアリングや、色の反転（サイケデリックな色合い）が発生します。

CoreS3には外部PSRAMも搭載されていますが、今回はESP32-S3の内蔵SRAM（DRAM0）のみで完結させるアーキテクチャを採用しました。

* ビデオバッファプールの確保: 2面分のフレームバッファ（153.6KB × 2 ＝ 307.2KB）を静的に確保。

* スタック領域の最適化: メインスタックを4KBに抑え、DRAM使用率を98.50%（393.1KB / 399.1KB）に最適化。

* Ping-Pong DMA転送: GDMAがバッファ0へカメラ映像をキャプチャしている間に、CPUとSPIコントローラがバッファ1のデータをLCDへ送信。

さらに、LCDのSPIクロックをデフォルトの20MHzから40MHzへ倍速化しました。

1フレームあたりのLCD転送時間を51msまで短縮でき、安定して約13.4 FPSの描画レートを達成しています。

シリアルブートログ取得の工夫（CONFIG_BOOT_DELAY）

ESP32-S3の内蔵USB-Serial/JTAGコントローラは、SoCがリセットされるとPC側で一度切断され、COMポートの再認識（列挙）が行われます。

そのため、PC側のターミナルソフトが再接続する前に、Zephyrの初期ブートログが流れて見落としてしまう問題がありました。

そこで、プロジェクト設定（prj.conf）に3秒のブート遅延を追加しました。

# prj.conf
CONFIG_BOOT_DELAY=3000

1 2	# prj.conf CONFIG_BOOT_DELAY=3000

この設定により、起動バナーの出力が3秒間待機されるため、Tera TermやMobaXtermなどのシリアルコンソールで確実に最初のブートログを取得できます。

[00:00:03.013,000] <inf> video_gc0308: GC0308 camera sensor successfully detected! Chip ID: 0x9b
[00:00:03.148,000] <inf> video_gc0308: GC0308 hardware configured for exact 320x240 (subsample + crop window)
[00:00:03.148,000] <inf> video_gc0308: GC0308 initialized successfully (Default: 320x240 RGB565)
*** Booting Zephyr OS build v4.4.0-12700-g8dafb9a897da (delayed boot 3000ms) ***
[00:00:03.148,000] <inf> camera_display: ==============================================
[00:00:03.148,000] <inf> camera_display:  M5Stack CoreS3 Camera LCD Preview Viewer
[00:00:03.148,000] <inf> camera_display:  Zephyr OS Build: 4.4.99
[00:00:03.148,000] <inf> camera_display: ==============================================
[00:00:03.148,000] <inf> camera_display: Display device ready: ili9342c@0
[00:00:03.512,000] <inf> camera_display: Camera device ready: lcd_cam_dvp
[MAIN] Preview: 27 frames (~13.4 FPS) [deq=0ms, disp=51ms, enq=0ms] INT_RAW=0x0 G46=1
[MAIN] Preview: 27 frames (~13.1 FPS) [deq=47ms, disp=51ms, enq=1ms] INT_RAW=0x0 G46=1

[00:00:03.013,000] <inf> video_gc0308: GC0308 camera sensor successfully detected! Chip ID: 0x9b

[00:00:03.148,000] <inf> video_gc0308: GC0308 hardware configured for exact 320x240 (subsample + crop window)

[00:00:03.148,000] <inf> video_gc0308: GC0308 initialized successfully (Default: 320x240 RGB565)

*** Booting Zephyr OS build v4.4.0-12700-g8dafb9a897da (delayed boot 3000ms) ***

[00:00:03.148,000] <inf> camera_display: ==============================================

[00:00:03.148,000] <inf> camera_display: M5Stack CoreS3 Camera LCD Preview Viewer

[00:00:03.148,000] <inf> camera_display: Zephyr OS Build: 4.4.99

[00:00:03.148,000] <inf> camera_display: ==============================================

[00:00:03.148,000] <inf> camera_display: Display device ready: ili9342c@0

[00:00:03.512,000] <inf> camera_display: Camera device ready: lcd_cam_dvp

[MAIN] Preview: 27 frames (~13.4 FPS) [deq=0ms, disp=51ms, enq=0ms] INT_RAW=0x0 G46=1

[MAIN] Preview: 27 frames (~13.1 FPS) [deq=47ms, disp=51ms, enq=1ms] INT_RAW=0x0 G46=1

ビルドと書き込み手順（West）

Zephyrの開発環境（west）を用いて、M5Stack CoreS3向けにビルドと書き込みを実行します。

仮想環境の有効化

PowerShellでZephyrの仮想環境を立ち上げます。

cd $env:USERPROFILE
.\zephyrproject\.venv\Scripts\Activate.ps1

1 2	cd $env:USERPROFILE .\zephyrproject\.venv\Scripts\Activate.ps1

アプリケーションのビルド

ターゲットボードに m5stack_cores3/esp32s3/procpu を指定してビルドします。

west build -p auto -b m5stack_cores3/esp32s3/procpu src/camera_display -d src/camera_display/build

1	west build -p auto -b m5stack_cores3/esp32s3/procpu src/camera_display -d src/camera_display/build

CoreS3への書き込み

USB-CケーブルでCoreS3を接続し、ファームウェアを書き込みます。

west flash -d src/camera_display/build --esp-device COM9 --esp-baud-rate 921600

1	west flash -d src/camera_display/build --esp-device COM9 --esp-baud-rate 921600

性能・リソース測定のまとめ

本システムの実機検証で得られた性能データは以下の通りです。

測定項目	実測値	解説・設計上のポイント
プレビュー解像度	320 x 240	RGB565形式（1画素16ビット、1フレーム153,600バイト）
安定フレームレート	~13.4 FPS	フレーム落ちなし、DMAアンダーフローなし
LCD SPIクロック	40 MHz	全画面転送時間を51msに短縮
カメラ画素クロック (PCLK)	~10 MHz	フレーム間隔約98ms（生レート約10.2 FPS）
内蔵DRAM使用量	393.1 KB / 399.1 KB	98.50%（内蔵SRAMのみにぴったり収容）
外部PSRAM使用量	0 KB	PSRAM依存なし、バス競合ゼロ
